设备说明

此设备专门用来绞铝和铜圆形紧压导体。

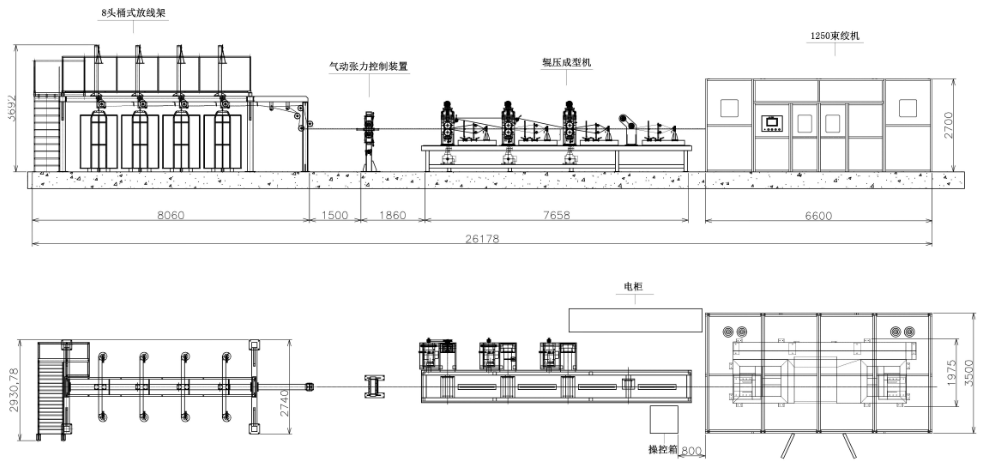

此方案包含一个外部旋转压紧模结构，并提供所需要的牵引力用于压紧导体。导体紧压时，束绞机收线获取，双绞机有一个专门线道减少旋转牵引轮和收线盘 之间的转矩，以致于能保证有一个良好的圆形导体。

用途

适用于铜线和PVC绝缘线或铝线7-19-37-61股以下导体同心绞合，主要用于铜截面为16-300mm²，铝截面为16-400mm²。

这种基于束绞技术的方案十分符合高质量且标准导线的竞争战略。在这个竞争愈演愈烈的、需求量越来越多的市场中，只有那些可以提供最快速、高效、最经济 方案的企业才能在未来占有一席之地。HD束绞系统是工艺速度和高水平使用的结合，投资少，产量高，让您获得好的回报。束绞方案的引进，取代了以管式 和框式绞线机为基础的传统方案，通常需要重新规划工厂设计产品和组织生产方式。

单层与单输入线(SIW)概念的引进对利用束绞技术所带来的益处十分关键。 在HD，我们对此+分擅长，并拥有好的专业人士能帮助您实现大生产力。我们丰富的基于束绞技术的成缆方案概括了一段旨在将该技术扩大应用于各类电缆的 长期发展过程。在HD，我们为束绞绞线机开发了专用的外部装置：放线机、预绞机、二次成型压头、防水系统等。

方案选择

•圆形与扇形裸线以及软电线的单层绞合

•绞合钢芯铝线（ACSR)与一些铝合金导线（AAAC)和硬铜线

•低电压用绝缘导线成缆

HD将绞合线从束绞凝固点导入收线线轴，大程度地减少导线所受得弯曲力。它可以防止造成绞合线不稳定、给绝缘处理造成困难（尤其在中压导线中）的导线 松动。

HD使绞合线在整台绞线机上平稳运行，大弯曲半径使束绞在设备外进行向后运动。提高各种导线的圆度，消除某些2类导线通常储线的六边形状和许多使用老式 束绞系统生产的5类6类软电线的椭圆形状。
